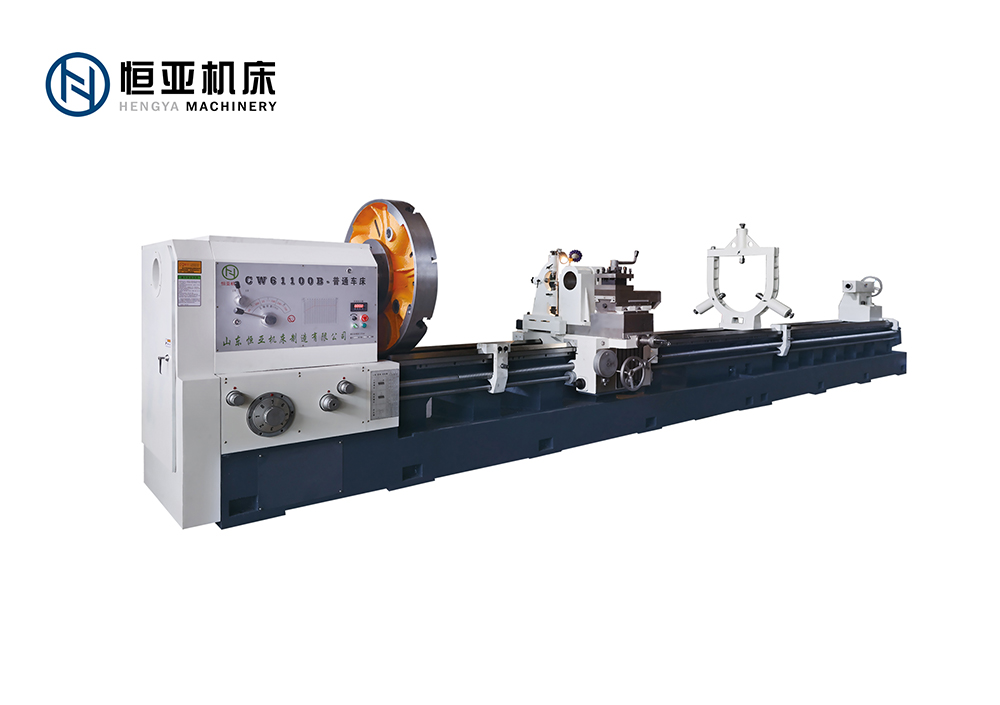

CW61100（755导轨）

床身上最大回转直径

Max dia.swing over bed

mm

1000

滑板上最大回转直径

Max dia.swing over cross slide

mm

610

最大顶尖距

Max.length of work-piece

mm

1500

最大加工长度

Maximum machining length

mm

1200

床身导轨宽度

Width of bed

mm

755

主轴孔径

Spindle bore

mm

140

主轴孔径锥度

Spindle bore taper

mm

公制

(Metric):150/1:20

主轴端部代号

Spindle nose

A2-15

主电机功率

Power of spindle motor

KW

22

主轴转速范围

Range of spindle speed

三档变频

Three gears frequency conversion

低(L)：10-50；

中(M)：50-115；

高(H)：115-300

滑板最大行程

Traverse of cross slide

mm

250

纵向进给级数/范围

Z axis feed grade /range

mm/r

32/0.1-1.5

横向进给级数/范围

X axis feed grade /range

mm/r

32/0.05-0.75

床鞍快速移动速度

Carriage raid traverse speed

mm/min

3740

滑板快速移动速度

Cross slid raid traverse speed

mm/min

1870

公制螺纹种数/范围

Metric thread grade/range

mm

23/1-15

英制螺纹种数/范围

Inch thread grade/range

T.P.I

22/28-2

刀架最大行程

Max. Traverse of turret

mm

300

刀具截面尺寸

Tool section size

mm

32×32/40×40

尾座套筒行程

Tailstock quill travel

mm

300

尾座套筒直径

Tailstock quill Dia.

mm

160

尾座套筒锥度

Tailstock quill taper

mm

莫氏6号 Morse NO.6

卡盘

Chuck

Φ400

机床外形尺寸(长*宽*高)

Overall dimensions(L*W*H)

mm

4600×2100×1650

机床净重

Machine weight

T

10.6
